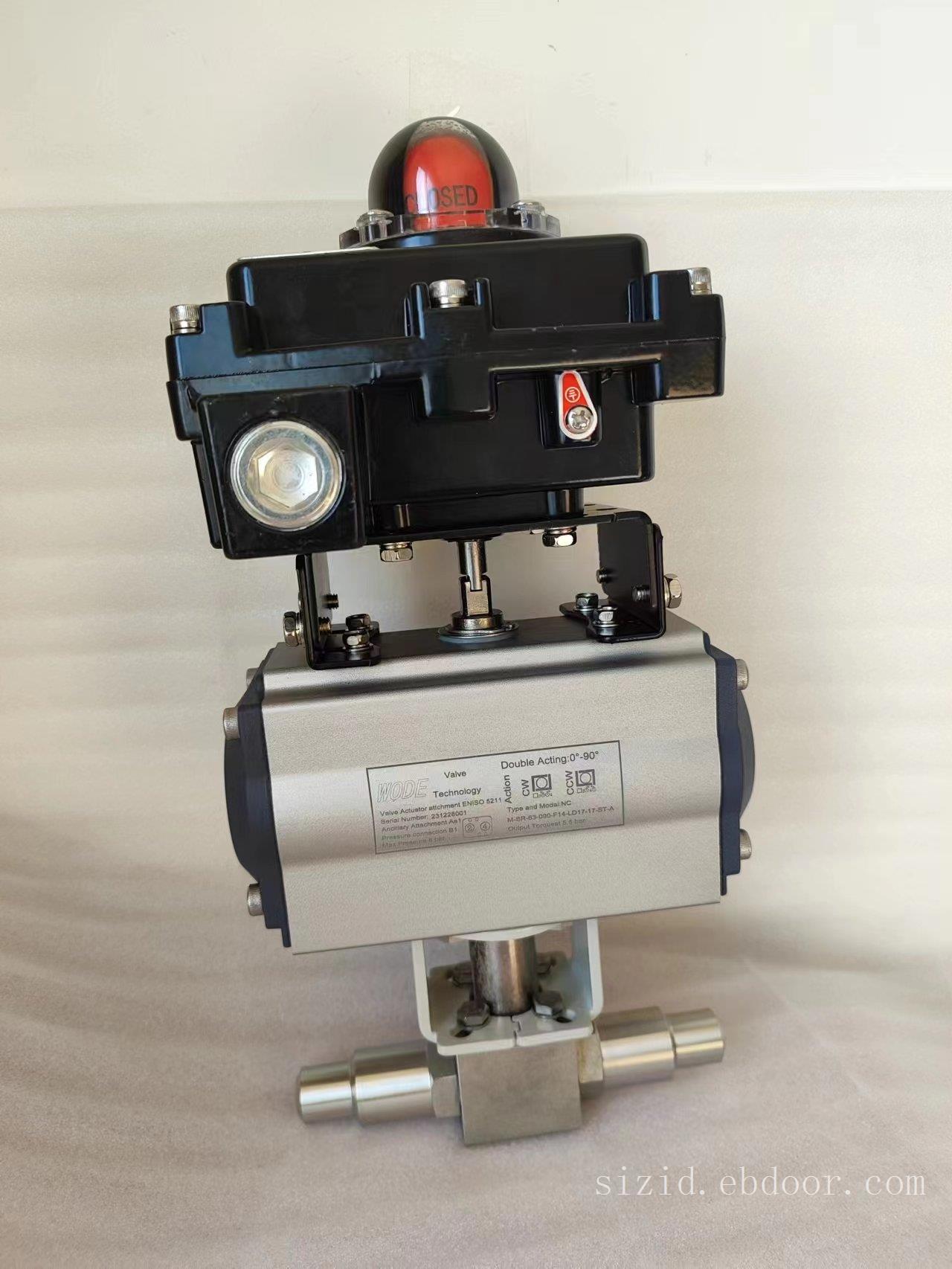

进口气动小型高压球阀-带焊接管耐50Mpa-沃德品牌

    进口气动小型高压球阀是双(单)作用气动活塞式执行器与进口BKH高压球阀组成，是一种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道，其连接形式分内螺纹(G/NPT)、焊接、卡套等。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。

工作原理

当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动，从而带动旋转轴和球芯转动90°；

气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。

回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。

定位器可调节阀门管道流量。

气动执行器主要技术参数

型号：GT系列、AT、PT系列（单作用、双作用）

气源压力：0.4 ～ 0.8 MPa

最大回转角度：90°～92°

回信器无源信号：AC220V AC110V  DC24V

控制气源：洁净、干燥压缩空气

工作温度：-20℃～+150℃

阀体主要零件材料

阀体：A105、F304/316、F22等

球体：F304/316、F22等

阀座：聚甲醛、聚醚醚酮

进口气动小型高压球阀主要性能规范及技术参数：

公称通径：DN6～100mm

公称压力：PN0～50MPa

温度范围:-40℃～150℃

适用范围:水、油品、蒸汽、气体、燃气及某些腐蚀性液体

连接方式：内螺纹、外螺纹、外螺纹带活焊接头、卡套、焊接等

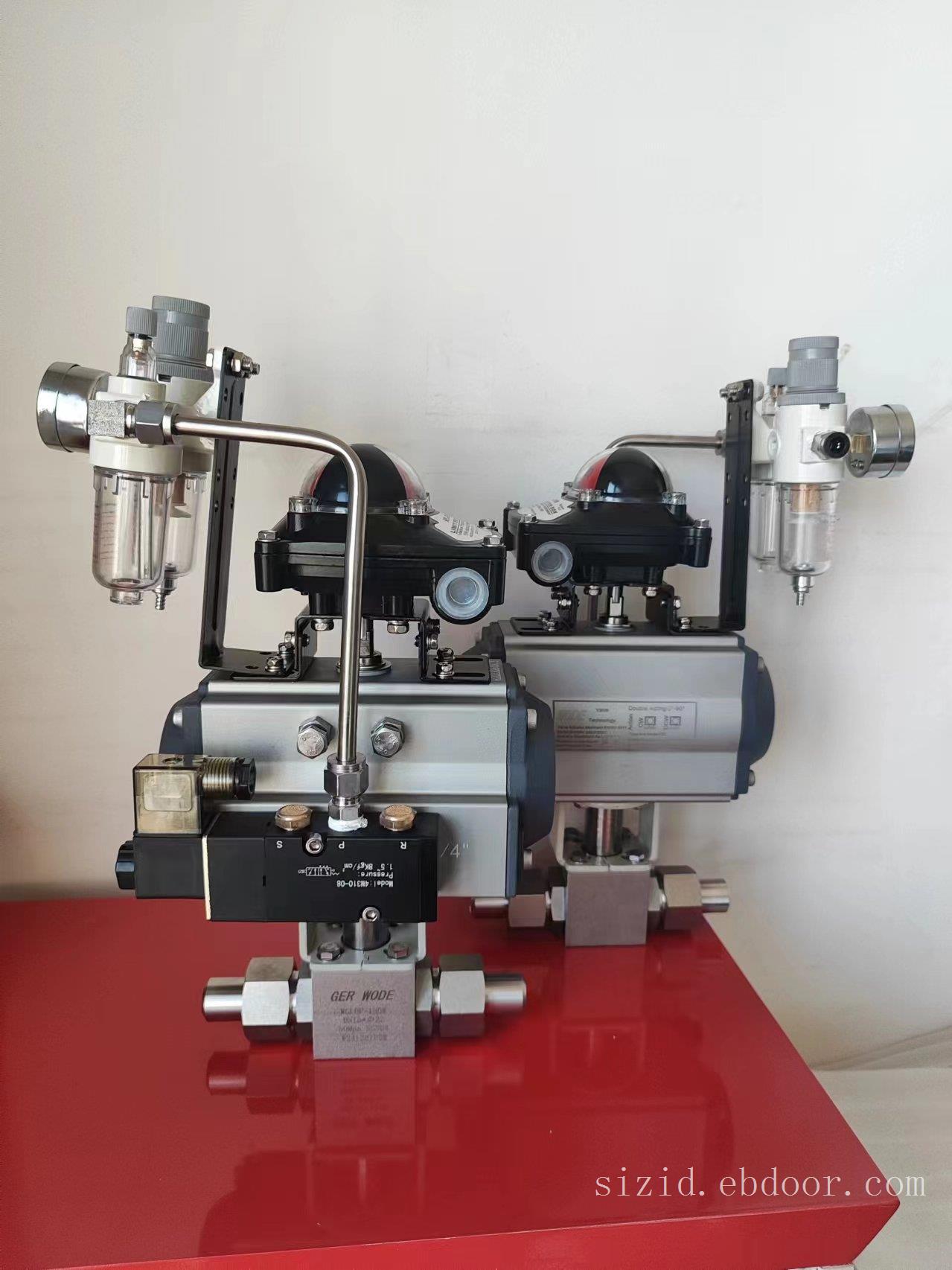

根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

气源处理附件：空气过滤减压阀、气源处理三联件。

手动机构：手操机构
