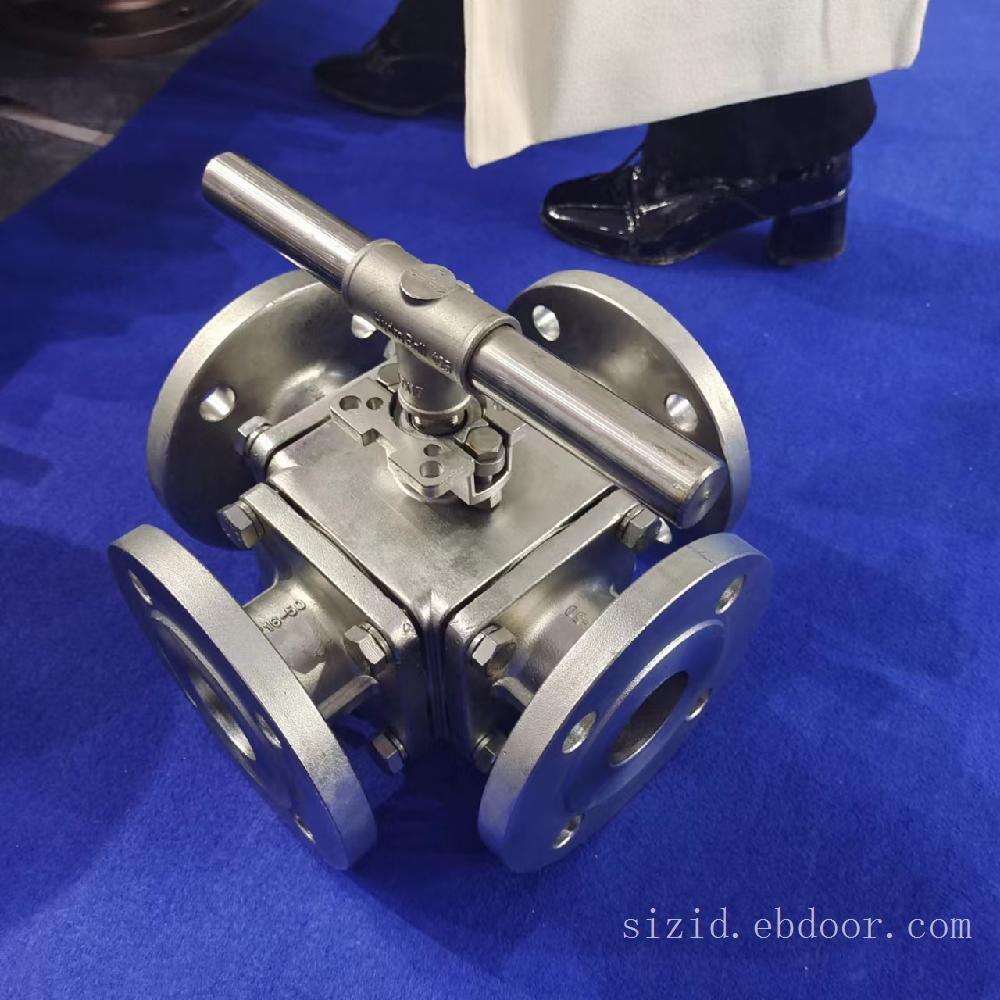

进口气动四通球阀-LL型换向阀-高压流体循环切换系统

  进口气动四通球阀可同时对两种介质的流向进行切换，替代了以前四个阀门的复杂操作，解除了所占空间大、成本高、操作烦琐等问题，实现一阀多用的效果。气动四通球阀为X形垂直通道，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相对的两个通道实现两两互通。

进口气动四通球阀特点：

气进口动四通球阀可实现正反供水切换，每转90度，供水方式切换一次，操作方便。在电站系统中称为双向供水转阀，在石化系统中也称空气换向切换阀，适用于液体、气体、粉尘、浆料及含固体颗粒介质的循环系统，如：电站机组冷却器正反向循环供水系统。

进口气动四通球阀主要技术参数

公称通径：DN6～DN200(mm)

公称压力：PN1.6、2.5、4.0、6.4、10、16MPa或ANSI150～2500LB

连接形式：法兰式、焊接式

结构形式：四通铸造阀、四通锻造阀

驱动方式：气源控制（压缩空气4-7bar）

使用温度：-40℃～+150℃，-40℃～450℃

控制形式：开关型(开关两位控制)、调节型(4～20mA信号)

阀体材质：碳钢WCB、不锈钢304、316、316L

密封材料：PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)

应用范围：液体、气体、油品、浆料及含固体颗粒介质

产品特点：可同时切换两种介质的流向，实现一阀多用

进口气动四通球阀换向原理：

“LL'’型四通球阀只需操作板手或执行器将球体转动90°，同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。

气动四通球阀可选功能：

驱动方式：压缩空气(可带手轮)

供气压力：0.4～0.7mpa

气源接口：1/4"、1/8"、3/8"、1/2"

环境温度：-30～+70℃

作用形式：

单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL)

可选附件：定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等。
